Kreator wyzwalania Denali uniwersalny włącznik świateł drogowych do reflektorów LED

Kreator wyzwalania Denali uniwersalny włącznik świateł drogowych do reflektorów LED

Model Denali : DNL.WHS.20600

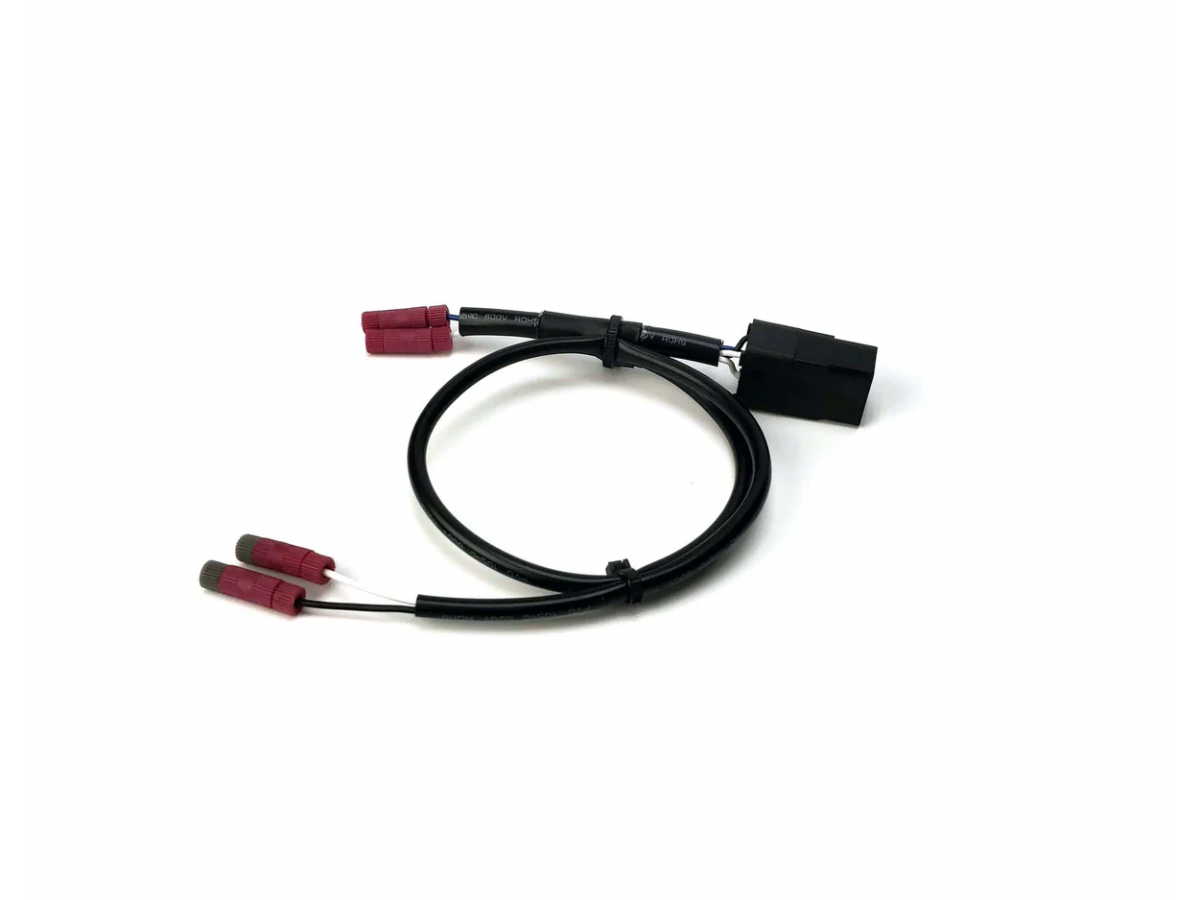

Wyczekiwany Trigger Wizard to prosty adapter okablowania, który przekształca przewód świateł drogowych pojazdu sterowany masą na tradycyjny przewód świateł drogowych, który dostarcza 12 woltów po włączeniu świateł drogowych. Ten adapter jest wymagany, jeśli chcesz uzyskać sygnał 12V świateł drogowych, który pozwoli światłom DENALI zmieniać intensywność wraz z fabrycznym przełącznikiem świateł drogowych.

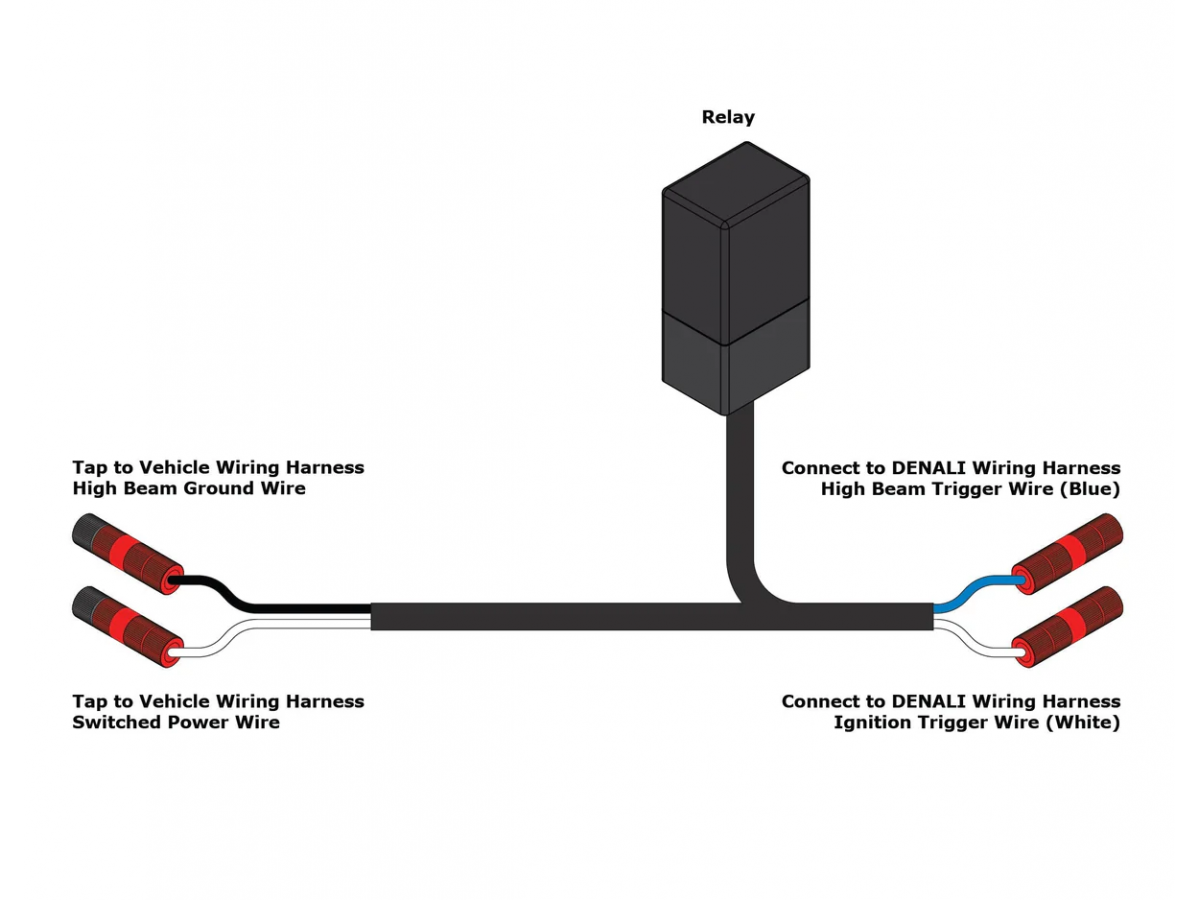

Aby zainstalować Trigger Wizard, wystarczy podłączyć białe i niebieskie końcówki do kolorowych przewodów wyzwalających wiązki DENALI, a następnie podłączyć czarne i białe przewody odpowiednio do przewodów świateł drogowych pojazdu i przewodów zasilania przełączanego.

Co to jest sterowanie masą? Skąd mam wiedzieć, czy tego potrzebuję?

Sterowanie masą to powszechna konfiguracja obwodów reflektorów LED w pojazdach i oznacza, że przełącznik znajduje się po stronie masy obwodu reflektora, a nie po stronie zasilania. Aby sprawdzić, jaki rodzaj sterowania ma Twój pojazd, użyj woltomierza do pomiaru napięcia na przewodzie świateł drogowych podczas przełączania świateł drogowych włącz/wyłącz. Tradycyjne obwody świateł drogowych sterowane po stronie zasilania pokażą 0 woltów, gdy światła drogowe są wyłączone, i ponad 12 woltów, gdy światła drogowe są włączone.

Obwody świateł drogowych sterowane masą działają dokładnie odwrotnie – przewód będzie mierzył ponad 12 woltów, gdy światła drogowe są wyłączone, i spadnie poniżej 1 wolta, gdy światła drogowe są włączone. Podłączenie Trigger Wizard w linii pomiędzy wiązką DENALI a obwodem reflektorów sterowanym masą odwróci sygnał, aby prawidłowo aktywować funkcje ściemniania DENALI. Ten adapter jest kompatybilny ze wszystkimi wiązkami świateł drogowych DENALI DataDim oraz kontrolerem oświetlenia DialDim.

Czy wszystkie reflektory LED sÄ… sterowane masÄ…?

Nie, dlatego prosimy o postępowanie zgodnie z powyższymi instrukcjami, aby określić, czy Twój pojazd ma obwód świateł drogowych sterowany masą. Oto kilka przykładowych pojazdów, które mają obwody świateł drogowych sterowane masą (szczegóły znajdują się w instrukcji obsługi). Będziemy aktualizować instrukcję, aby wskazać konkretne przewody do podłączenia dla poszczególnych pojazdów, gdy zbierzemy te informacje.

Pasuje do :

 Jest to uniwersalna część z kilkoma potwierdzonymi zastosowaniami, w tym

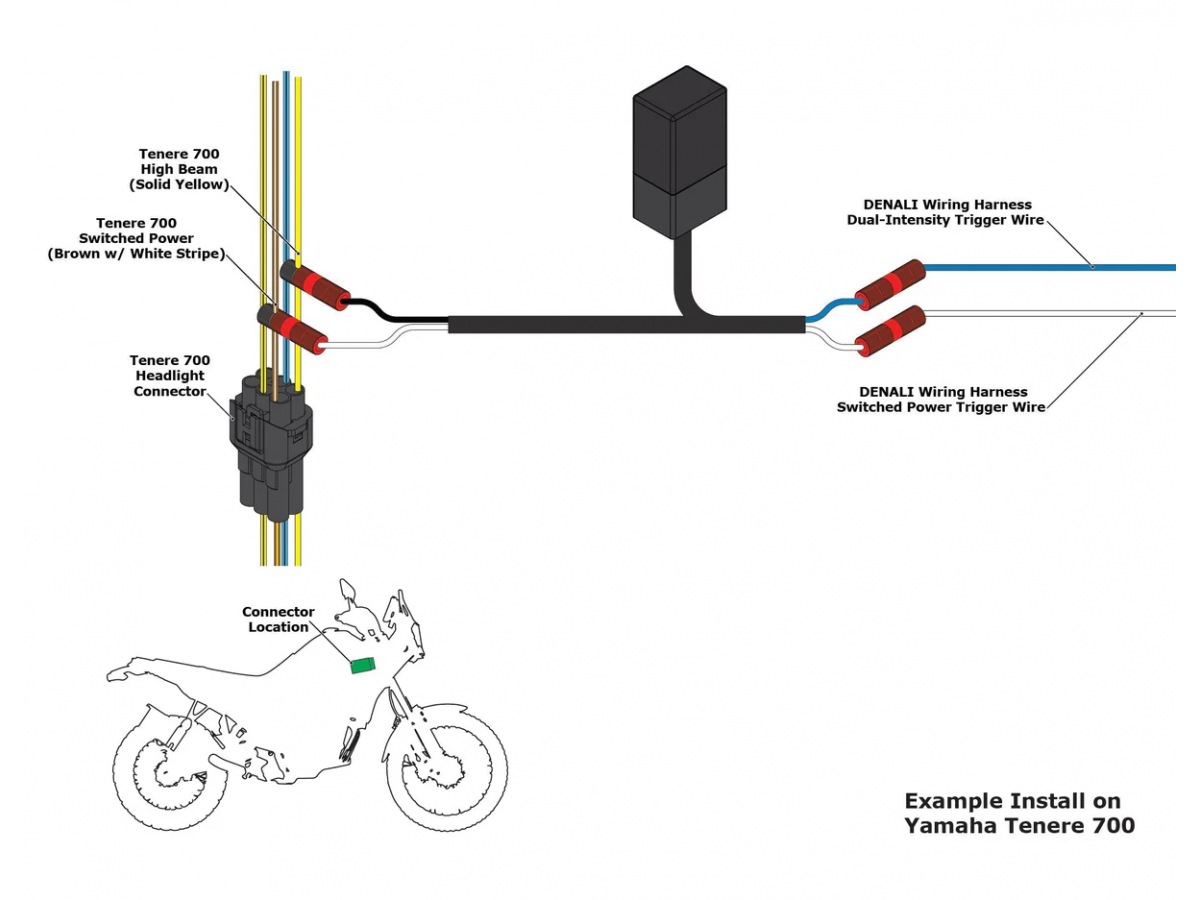

Honda Africa Twin i Africa Twin Adventure Sports, od 2020 roku wzwyż

Yamaha Ténéré 700, od 2019 roku wzwyż
